Produktdetails:
|
Wasserkopfbereich: | 50m-300m | Durchfluss: | 0.05 m3/s-2.0 m3/s |
---|---|---|---|
Typ: | Impulsturbine | Kapazität: | 50 kW bis 1000 kW |
Läufermaterial: | mit einer Breite von mehr als 20 mm, | Nenngeschwindigkeit: | 900rpm |
Typ des Generators: | Synchrongenerator | ||
Hervorheben: | Mikroturbinengenerator Hydrogenerator,500 kW Wasserkraftanlage |
Grundlegende technische Spezifikationen und Hauptparameter:
Modus: | Horizontale Turgo mit einer Düse |
Durchmesser des Läufers: | 60 cm |
Material für den Lauf | mit einer Breite von mehr als 20 mm, |
Durchmesser der Düse | 1 x 9,5 cm |
Netto-Kopf | 204.5m |
Nennentladung | 0.43 m3/s |
Nennleistung | 737.6KW |
Nennwirksamkeit | 850,5% |
Nenngeschwindigkeit | 1000 Dreh/min |
Auslaufgeschwindigkeit | 1730 Rpm |
Saughöhe | +2,0 m |
Drehrichtung | Im Uhrzeigersinn vom Generator zur Turbine |

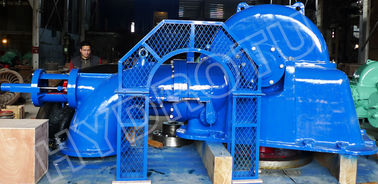

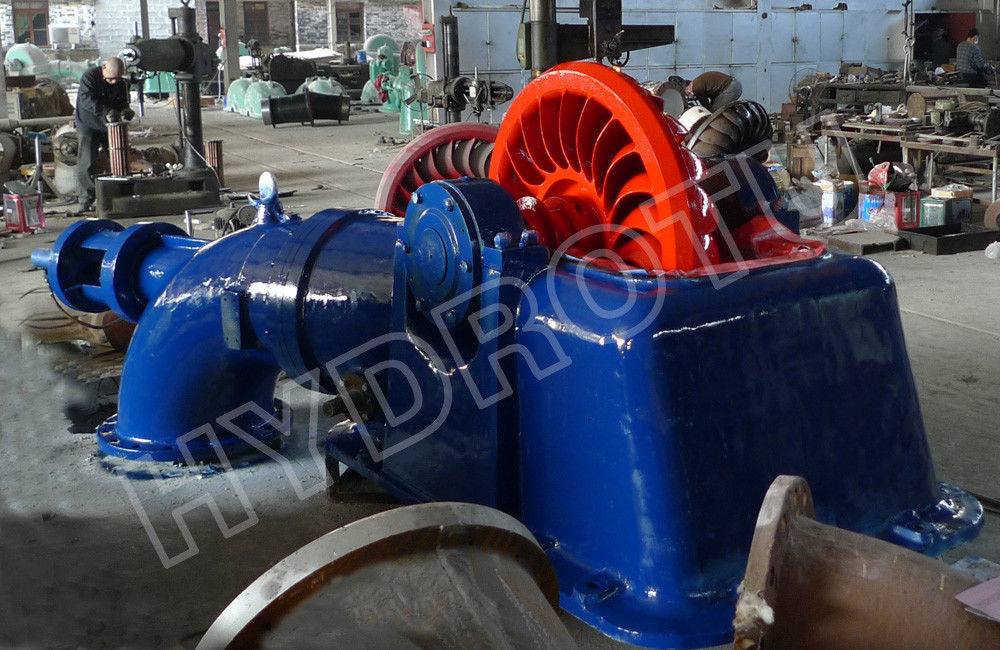

Diese Maschine ist eine horizontalen Welle Turgoturbine mit einer einzigen Düse und einem einzigen Läufer. Es besteht aus Hauptkörper der Turbine, Düse Montage, Leitungsteil, Deflektor Steuermechanismus usw.
Der Hauptkörper der Turbine umfasst einen rotierenden Teil (Arbeitsteil), eine Lageranlage und den Gehäusekörper.
3.1.1 Der rotierende Teil besteht aus dem Laufwerk, der Hauptwelle, dem Schwungrad und dem Wasserdeflector usw.

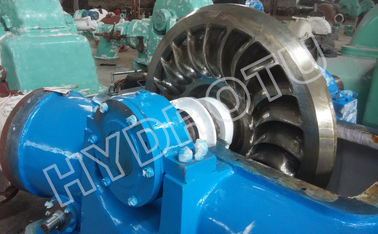

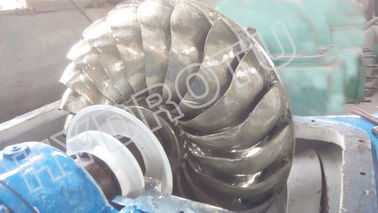

Der Läufer ist der Hauptbestandteil der Turbine. Er beeinflusst die Eigenschaften der Turbine. Der Läufer besteht aus Vans, dem Drehkreuz und dem äußeren Ring des Läufers.Die Form der Schiefer ist dreidimensionale CamberDer Außenring dient zur Stärkung des Läufers und zur Verringerung des Windverlustes.
Der Flachschlüssel, der zwischen dem Läufer und der Hauptwelle angebracht ist, um das Drehmoment zu übertragen. Die elastische Kupplung befindet sich am Ende der Hauptwelle.Das Ende der Hauptwelle und das Loch der Kupplung sind passt und übertragen das laufende Drehmoment durch Ebene Schlüssel.
Der Wasserdeflector dient zur Abwehr von Leckagen aus dem axialen Weg.
3.1.2 Die Lagerbaugruppe umfasst Walzlager, Lagersitze und Lagerdecken usw.
Die Turbine verwendet Walzlager zur Steigerung der Effizienz und Vereinfachung der Konstruktion, zur einfachen Herstellung, zur Reduzierung der Kosten und zur Erleichterung der Wartung.
Die Lagersitze mit Walzlager werden auf dem Gehäuse des Körpers montiert und mit einem Taperpin darauf befestigt.Dann erhält es die Integrität von zwei Lager.Der Läufer wird zwischen zwei Lager platziert.
Die Lager sind mit Natrium-Kalzium-Fett in der Kältemaschine geschmiert.
3.2.1 Das Führungsgerät
Das Leitgerät besteht aus Einlassrohr, Nadel, Düsenspitze, Leitungsstütze und Ausgleichskolben, Nadelstiel sowie Bronze-Leitungsbusch, zusätzlich gibt es O-Ringe,Siegeldrüse und Nadelstab usw..
Das Einlassrohr leitet den Druckwasserstrom über die Leitungsstütze, die zur Unterstützung des Nadelstammes verwendet wird, um gegen einen Wirbel zu sorgen, zur Düse.Das Ventil spielt jedoch eine Rolle des Abschaltens und der Energieumwandlung in der Impulsturbine.Der Druckwasserstrom tritt in den Düsenkörper ein. Dann wird die Wasserstromgeschwindigkeit an der Düsenspitze rasch erhöht und der Wasserstrom wird zu einem Stromstrom, der in die Schläuche des Läufers injiziert wird, gebildet.Die Druckenergie des Stroms ändert sich also in Geschwindigkeitsenergie und der Läufer macht eine Arbeit.Die Öffnung der Düse wird durch einen Düsenregelungsmechanismus, bestehend aus einem Verteilventil, dem Servomotor der Nadel und einem Kombinationsmechanismus, eingestellt.
The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. Im Düsenregelmechanismus befindet sich ein Ausgleichskolben zur Ausgleichung des auf die Nadel wirkenden axialen hydraulischen Schubs, um leicht zu arbeiten.
d auf dem Einlassrohr ist eine weitere der beiden Stützen für den Nadelstamm. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ringEs gibt ein Loch in der Nähe des Leiters im Rohr für die Inspektion und Reinigung von Trümmern, wie Gras und Zweige.
3.2.2 Der hydraulische (oder Drucköl-) Mechanismus und der Anschlusshalter umfassen das Verteilventil, den Nadelservomotor und einen Anschlusshalter sowie den Handradhalter.
Das Verteilventil und der Servomotor aus Nadeln bestehen hauptsächlich aus einem Zylinder, einem Kolben usw.Der Kolben des Verteilventils ist ein Schalter, der den Weg des Drucköls zum Servomotor steuert.Es gibt zwei Drosselventile am Eingang und dem Ausgang im Servomotor zur Steuerung des Ölflusses.Der Kolben des Verteilventils muss auf dem Weg von Drucköl zum Servomotor gestreift sein, wenn der Null in Stillstand und normaler Betrieb ist..
Das Verteilventil wird durch die Wiederherstellung gleichzeitig gesteuert, so dass der Ein- und Ausgang von Öl auf dem Servomotor,Anschließend wird das Drucköl über ein Drosselventil in den Servomotorzylinder gelegt und der Kolben des Servomotors angetrieben.. Dann ist der Nadelstamm zu bewegen und die Düsenöffnung zu wechseln, um das Gleichgewicht zwischen der Einheitslast und der Leistung der Einheit zu bewahren.In diesem Augenblick wird der Kolben des Servomotors in eine ausgeglichene mittlere Position versetzt (um den Ein- und Ausgang von Öl auf dem Servomotor zu schließen)., so muss das Gerät in normalem Betrieb gehalten werden.
Die bewegliche Drehzahl des Servomotorkolbens kann durch das Drosselventil für das Laden der Schließzeit der Nadel geändert werden.Es muss der Schalter des Drosselklappens geregelt werden, um die Schließzeit der Nadel im Einklang mit dem Parameter zu setzen, die für die Regulierung der Bürgschaft berechnet wird.
Der Anschlusshalter wird zum Anschließen des Servomotors und des Einlassrohrs verwendet.
Der Leitungsteil umfasst den Leitungsellebogen, das Ausdehnungsgelenk und das Torventil usw. Der Wasserfluss wird über das Einlassrohr zum Leitungsellebogen geleitet und dient auch als Stütze für das Leitungsgerät.Es gibt ein Loch an der untersten der Einlassrohr für die Entladung bei Wartung Reparatur der Einheit oder stoppen für eine lange Zeit.
Das mit dem Einlassrohr und dem Torventil verbundene Ausdehnungsglied muss zur Kompensation oder Regulierung der Länge zwischen Ventil und Rohr bei Montage und Demontage der Einheit vorgesehen sein.
Das Torventil muss nur so ausgestattet sein, dass es sich bei Wartung, Reparatur und langem Stillstand abschaltet.
Der Steuereinrichtung der Nadel gehört ein Jet-Deflector.Es wird verwendet, um den Jet bei einer plötzlichen Last Abstoßung zu lenken, um zu vermeiden, dass die Einheit und Druck über Anstieg für übermäßige Wasserhammer in der Penstock
