Wie läuft die Produktion des Edelstahl Francis Turbine Runners?

Wie läuft die Produktion des Edelstahl Francis Turbine Runners?
What's the production progress of the Stainless Steel Francis Turbine Runner?
Wie läuft die Produktion des Edelstahl Francis Turbine Runners? Wie läuft die Produktion des Edelstahl Francis Turbine Runners? Wie läuft die Produktion des Edelstahl Francis Turbine Runners? Wie läuft die Produktion des Edelstahl Francis Turbine Runners? Wie läuft die Produktion des Edelstahl Francis Turbine Runners? Wie läuft die Produktion des Edelstahl Francis Turbine Runners?

Großes Bild :  Wie läuft die Produktion des Edelstahl Francis Turbine Runners?

Produktdetails:
Herkunftsort: China
Markenname: HYDROTU
Zertifizierung: CE
Modellnummer: Francis Hydro-Turbine
Zahlung und Versand AGB:
Min Bestellmenge: Ein stellt ein
Preis: Verhandlungsfähig
Verpackung Informationen: Holzgehäuse
Lieferzeit: verhandelbar
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Satz/Jahr

Wie läuft die Produktion des Edelstahl Francis Turbine Runners?

Beschreibung
Typ der Turbine: Francis-Wasserturbine Struktur: Horizontale/vertikale Welle
Läufermaterial: Vollständiges Edelstahl 0Cr13Ni4Mo (ASTM CA6NM) Bearbeitungsart: Gießerei und CNC
Wassersäule: 30 bis 300 Meter Kapazität der Anlagen: 0.1 MW - 20 MW
Hervorheben:

Edelstahl Francis Turbinenläufer

,

Turbinenläufer aus Edelstahl

,

Francis Turbine Runner

Edelstahl 0Cr13Ni4Mo Francis Turbinenläufer für Francis Wasserturbine / Wasserturbine



Einführung in die Herstellung von Francis-Turbinenläufern

Der Francis-Turbinenläufer besteht im Allgemeinen aus einer oberen Krone, einem unteren Ring und den Klingen (der Hochwasserturbinenläufer hat einen oberen und einen unteren Läufer, der eine Ringstruktur trägt),Die herkömmliche Oberkrone und der untere Ring werden gegossen und mit unterschiedlichen Materialien nach den Anforderungen des Benutzers hinzugefügt (Kohlenstoffstahl 20SiMn oder Edelstahl 0Cr13Ni4Mo).



Es gibt zwei Arten von Blade-Produktionsverfahren, eine ist das Gießen und dann die CNC-Verarbeitung, die andere ist die Verwendung von geschmiedeter Stahlplatte für einmaliges Formen und dann CNC-Verarbeitung, Schleifbehandlung.



Anschließend werden spezielle Werkzeuge in die Rotorblattmontage, das Schweißen der Blade, die Fehlererkennung, die Temperung, das Schleifen, das Polieren, das statische Gleichgewicht und andere Prozesse eingesetzt, nachdem die Fabrikakzeptanz abgeschlossen ist.



Verarbeitungstechnologie des Wasserturbinenläufers (beispielsweise HLJF3017B-LJ-225)

1. Läufermodell: HLJF3017B-LJ-225 Die Grundgröße des Läufers: Φ2550×1320mm
2Anzahl der Klingen: 15
3. Strukturtyp: Oberkrone und unterer Ring sind aus VOD-Technologie-Vakuumraffinationsguss und die Klinge ist eine geschmiedete Stahlplatte
Einmaliges Formen mit Hydraulikmaschine, CNC-Bearbeitung, Spiegelpolieren.

4. Material:

  • Oberkrone, unterer Ring: ZG0Cr13Ni4Mo
  • Blade: Warmgewalzte Verschleißsicherung aus Edelstahl 0Cr13Ni5Mo

5.Verarbeitungsmethode der Laufblätter:

Gemäß der Form der Klinge der Läuferklinge

a) Entwurf der 3D-Modellierung,

b) CNC-Bearbeitung einer Pressenform,

c) Herstellung von Verarbeitungswerkzeugen,

(d) Erhitzen, anschließend einmaliges Druckguss an der Hydraulikmaschine

e) CNC-Bearbeitung, um die Richtigkeit des Profils der Laufblätter sicherzustellen



6- Montage und Verarbeitung von Laufzeugen:

  • Der Läufer wird mit dem speziellen Montagewerkzeug des Läufers montiert und der Öffnungsweg zwischen den Läuferblättern gemessen.Das Blatt wird so geändert, dass der Öffnungsweg den Anforderungen der Zeichnung entspricht..
  • Verwenden Sie spezielle Schweißwerkzeuge, um den Läufer nach nationalen Normen und Reihennormen zu schweißen (Wurzelreinigungsschweißen usw.).
  • Nicht zerstörende Erkennung von Verletzungen durch Ultraschall oder Magnetpulver,oder Färbung (nach unterschiedlichen Anforderungen und Durchmessern des Gießwerks der Oberkrone und des unteren Rings des Läufers (vor dem Schweißen erkannt)Schweißen.
  • Nach dem Schweißen wird die Temperatur 650 °C bis 750 °C gehalten, 8 Stunden aufbewahrt und mit dem Ofen natürlich abgekühlt.
  • Der Läufer und die Klinge werden nach den Zeichnungsvorschriften poliert und der Polierplatz poliert.
  • Der Läufer und die Klinge werden nach den Zeichnungsvorschriften poliert und der Polierplatz poliert.

Die folgenden Bilder zeigen den detaillierten Produktionsfortschritt des Francis-Turbinenläufers.

  1. Material und Schneiden von Stahlplatten
  2. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 0
  3. Heizung (automatischer Temperaturregelungsofen)Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 1
  4. Einmaliges Druckgusswerk mit einer 500 t schweren HydraulikmaschineWie läuft die Produktion des Edelstahl Francis Turbine Runners? 2
  5. Formgebung mit der 500-Tonnen-Hydraulikmaschine
  6. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 3
  7. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 4
  8. CNC-Bearbeitung des Francis-Läufers
  9. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 5
  10. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 6
  11. Die Klingen nach dem Spiegelpolieren
  12. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 7
  13. Vormontage des Francis-Turbinenläufers
  14. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 8
  15. Das Schweißen der Francis-Turbinenläufer
  16. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 9
  17. Der Francis-Turbinenläufer macht die Ultraschallprüfung von Schweißschlägen
  18. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 10

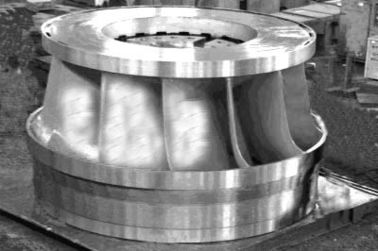

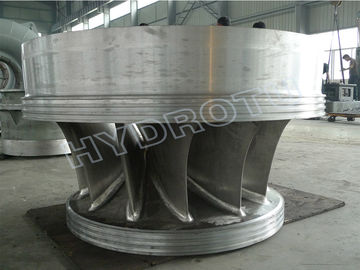

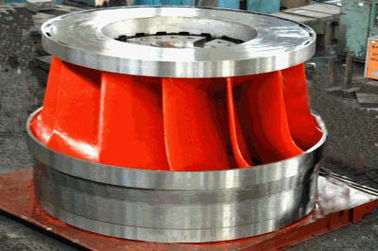

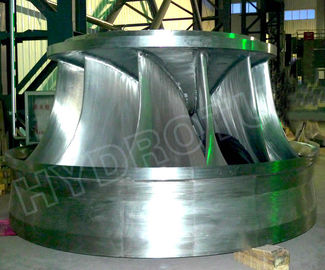

  19. Der Fertiggestellte Francis-Turbinenläufer
  20. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 11
  21. die statische Balanceprüfung des Francis-Turbinenläufers
  22. Wie läuft die Produktion des Edelstahl Francis Turbine Runners? 12
  23. Die Lieferung des fertigen Francis-Turbinenläufers.
