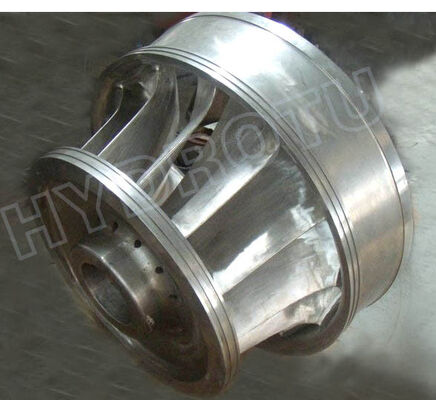

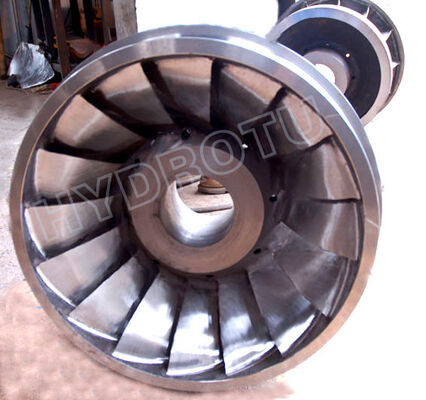

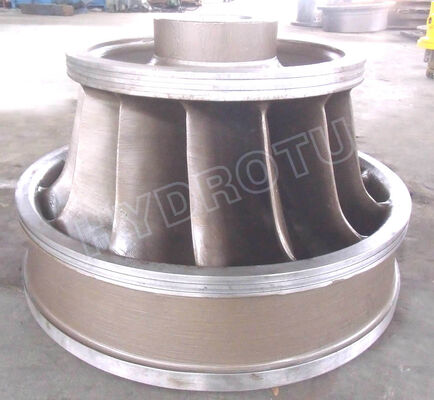

Edelstahl Francis Turbine Runner für 10-300 Meter Wasserkopf mit 0,1 MW-20 MW Kapazität

Die Francis-Turbine eignet sich vor allem für Wasserkraftwerke mit mittleren oder hohen Fallhöhen von 10 m bis 300 m. Sie sind sowohl in vertikaler als auch in horizontaler Schachtanordnung erhältlich und können von den Wasserkraftwerken in großem Umfang ausgewählt werden.

Sein Merkmal besteht darin, dass der Wasserstrom in radialer Richtung nach innen in das Laufrad eintritt, allmählich seine Richtung ändert und dann axial austritt. Francis-Turbinen zeichnen sich durch zuverlässigen Betrieb, einfache Konstruktion und hohe Effizienz usw. aus. Francis-Läufer von Hydoru haben einen guten Wirkungsgrad und eine gute Kavitationsleistung.

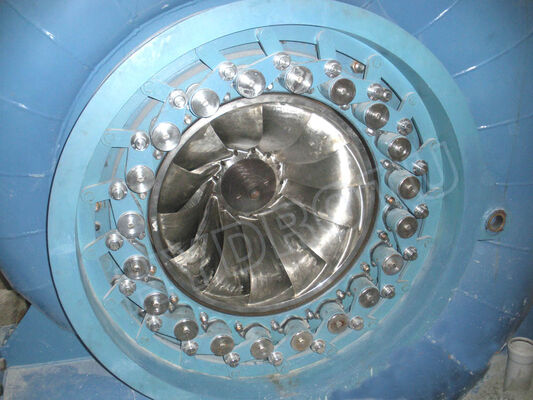

Bei diesem hydraulischen Turbinentyp handelt es sich um eine Francis-Horizontalwelle. Vor dem Spiralgehäuse der Turbine ist ein Einlassventil angebracht. Von der Generatorseite aus gesehen ist die Drehrichtung der hydraulischen Turbine im Uhrzeigersinn. Die Turbine besteht aus einer horizontalen Welle und einem metallischen Spiralgehäuse sowie einem Edelstahllaufrad. Diese Einheit verfügt über zwei Lager, die auf dem Generatorsitz montiert sind. Die Hauptbestandteile der Turbinenstruktur sind wie folgt:

• Spiralhülle
• Verteiler
• Rotierende Teile
• Einlassrohr
• Zugrohr
• Layout für Wasser, Instrumente und Rohrleitung

Das Wasser fließt durch die Druckrohrleitung des Kraftwerks, das Absperrventil, das Expansionsrohr, das Einlassrohr, das Spiralgehäuse und die Schlupftore in das Laufrad und treibt dann das Laufrad an, um hydraulische Energie in mechanische Energie umzuwandeln, und treibt den Generatorrotor durch die Kraft der Hauptwelle der Turbine an, wodurch die mechanische Energie in elektrische Energie umgewandelt wird.

Francis-Turbinen sind heute die am häufigsten verwendeten Wasserturbinen.

Sie arbeiten in einem Wasserhöhenbereich von 10 bis 300 Metern und werden hauptsächlich zur Stromerzeugung eingesetzt. Die Leistungsabgabe liegt im Allgemeinen zwischen 0,1 MW und 750 MW.

Normalerweise sind mittelgroße und größere Francis-Turbinen am häufigsten mit einer vertikalen Welle angeordnet. Kleine Francis-Turbinen sind immer mit einer horizontalen Welle angeordnet, dies ist jedoch nicht absolut.
