Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität

Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität
High-Performance Turgo Hydro Turbine for Medium-Head hydropower project
Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität

Großes Bild :  Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität

Produktdetails:
Herkunftsort: China
Markenname: HYDROTU
Zertifizierung: CE
Modellnummer: Turgo-Turbine
Zahlung und Versand AGB:
Min Bestellmenge: Ein stellt ein
Preis: Verhandlungsfähig
Verpackung Informationen: Holzgehäuse
Lieferzeit: 5-8 Monate
Zahlungsbedingungen: L/C, T/T

Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität

Beschreibung
Typ: Impulsturbine Einrichtung: Horizontale Welle
Wasserkopfbereich: 50m bis 200m Durchfluss: 0.05 m3/s-2.0 m3/s
Geschwindigkeitsbereich: 500 Rpm - 1000 Rpm Typ des Generators: Synchrongenerator
Steuerungssystem: Automatisch Läufermaterial: mit einer Breite von mehr als 20 mm,
Effizienz: 80% bis 86% Lager: SKF/NSK
Anwendung: Wasserkraft
Hervorheben:

Hochleistungs-Turgo-Wasserkraftanlage

,

Wasserkraftanlage mit mittlerem Kopf

,

Wasserkraftprojekt Turgo Wasserkraftanlage

DieTurbinenist eine Wasserturbine des Impulstypes, die für Anwendungen mit mittlerem Hubraum (typischerweise 50×250 Meter) und höheren Durchfluss im Vergleich zum Pelton-Rad ausgelegt ist.Seine Struktur ist für eine effiziente Energieumwandlung optimiert, indem Wasserströme in einem Winkel über die Laufblaten geleitet werdenIm Folgenden finden Sie eine detaillierte Aufschlüsselung der wichtigsten Komponenten und ihrer Funktionen:

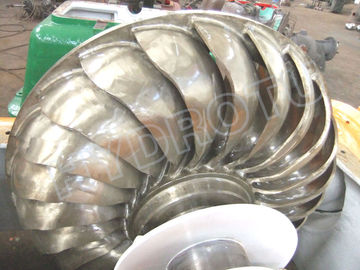

1.Läufer

Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität 0



  • Beschreibung: Die drehende Einheit mit geschwungenemEimer(Klingen) radial um einen zentralen Knoten herum angeordnet.

  • Funktion: Erfasst die kinetische Energie von Hochgeschwindigkeitswasserstrahlen. Die Eimer sind so geformt, dass Wasser auf der einen Seite unter einem Winkel (15°20°) ein und auf der anderen Seite ausgeht.die Störungen minimieren und eine kontinuierliche Rotation ermöglichen.

  • Material: üblicherweise aus Edelstahl (z. B. CA6NM) für die Beständigkeit gegen Erosion und Kavitation.

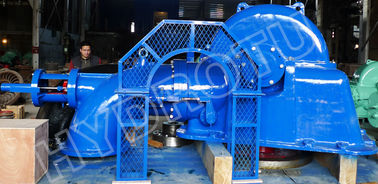

  • 2.Düse und Speerventil

  • Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität 1
  • Schlauchdrüse: Verwandelt Druckwasser in einen Hochgeschwindigkeitsstrahl, der auf den Läufer gerichtet ist.

  • Spitzeventil: Eine kegelförmige Nadel im Inneren der Düse, die die Jetgröße anpasst, um den Wasserfluss und die Leistung ohne Druckverlust zu regulieren.

  • Funktion: Gewährleistet eine präzise Kontrolle der Geschwindigkeit und des Volumens des Jets.

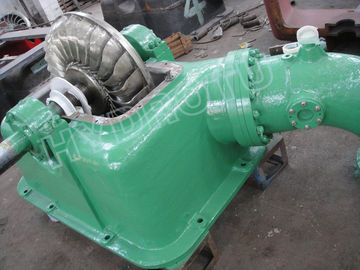

  • 3.Gehäuse

  • Beschreibung: Ein robustes Gehäuse, das den Laufband und die Düse umgibt.

  • Funktion: Schützt interne Komponenten, enthält Spritzwasser und leitet Abwasser in die Schwanzspitze.

  • Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität 2

  • 4.Welle und Lager

  • Schacht: Verbindet den Läufer mit dem Generator und überträgt mechanische Energie.

  • Lagern: Stützen Sie die Welle, wodurch Reibung reduziert und eine reibungslose Drehung ermöglicht wird.

  • Hochleistungs-Turgo-Wasserkraftanlage für Wasserkraftprojekte mit mittlerer Kapazität 3
  • 5.Bremssystem

  • Funktion: hält die Turbine bei Notfällen oder Instandhaltungsarbeiten sicher an. Es wird eine mechanische Bremse oder ein Wasserabweicher eingesetzt (um den Jet vom Läufer abzulenken).

  • 6.Regierungschef

  • Funktion: Regelt automatisch das Speerventil oder den Deflektor, um eine konstante Drehgeschwindigkeit unter unterschiedlichen Belastungen aufrechtzuerhalten und Stabilität und Effizienz zu gewährleisten.

  •

  • Wesentliche Designmerkmale

  • Winkelstrahlinteraktion: Wasser kommt auf der einen Seite in den Eimer und geht auf der anderen Seite aus, wodurch eine höhere Durchflussrate und ein kompakteres Laufwerk ermöglicht werden als bei Pelton-Turbinen.

  • Mehrstrahlfähigkeit: Einige Turgo-Turbinen verwenden mehrere Düsen, um die Leistung zu erhöhen, obwohl Single-Jet-Designs häufiger vorkommen.

  • Anwendungen

  • Ideal fürmit mittlerem Kopf, hoher DurchflussWasserkraftanlagen, wie Bergregionen oder Bewässerungsnetze.

  • Geeignet für dezentrale Energiesysteme aufgrund der Anpassungsfähigkeit unter verschiedenen Strömungsbedingungen.

  • Vergleich mit Pelton Turbinen

  • Flow-Handling: Der Turgo bietet aufgrund seines bidirektionalen Wasserausgangs höhere Durchflussraten.

  • Größe: kleiner Durchmesser für eine gleichwertige Leistung, was Platz- und Kostenvorteile bietet.

  • Kopfbereich: Optimal für mittlere Köpfe (50~250 m), während Pelton bei sehr hohen Köpfen (>250 m) hervorstecht.

  • Die Turgo-Turbine ist durch ihr innovatives Eimerdesign und ihre strukturelle Effizienz eine vielseitige Lösung für nachhaltige Wasserkraftprojekte.und Betriebsflexibilität.

  • Effizienz: Leicht niedrigerer Spitzenwirkungsgrad als Peltonräder, aber unter variablen Strömungsbedingungen besser.

  •
  •
  • Der Unterschied zwischen Pelton- und Turgo-Turbinen

Turgo-Turbinen sind eine Art Impulsturbine, ähnlich wie Pelton-Räder, aber mit einigen Unterschieden.So wird das Wasser auf die Turbinenblätter oder Eimer geleitet, und der Impuls des Wassers lässt die Turbine sich drehen.

Die Turgo-Turbinen wurden nach der Pelton-Turbine entwickelt, wobei der Hauptunterschied darin besteht, wie der Wasserstrahl die Eimer trifft.Ausfahrt auf beiden SeitenAber Turgo-Turbinen haben ein anderes Design, bei dem der Jet die Eimer in einem Winkel trifft, so dass das Wasser auf der einen Seite hineinkommt und auf der anderen herauskommt.Dies könnte höhere Durchflussraten oder unterschiedliche Kopfhöhen ermöglichen.

Die Struktur einer Turgo-Turbine. Zuerst gibt es den Laufwerk, das ist der rotierende Teil. Der Laufwerk hat Eimer oder Klingen, die um ihn herum angeordnet sind.Diese Eimer sind so geformt, dass sie den Wasserstrahl effizient einfangenDann gibt es die Düse, die das Wasser auf die Eimer lenkt. Die Düse ist wichtig, weil sie den Fluss und die Geschwindigkeit des Wasserstrahls kontrolliert.Das Gehäuse schließt den Läufer ein und lenkt den Wasserstrom.Es gibt auch ein Speerventil oder einen Strömungssteuerungsmechanismus, um die Wassermenge durch die Düse zu regulieren.Übertragung der mechanischen Energie- Lager würden die Welle stützen, und es könnte ein Bremssystem geben, um die Turbine bei Bedarf zu stoppen.

Die Eimer in Turgo-Turbinen unterscheiden sich von den Pelton-Turbinen, da sie so ausgelegt sind, daß das Wasser von einer Seite hereinkommt und von der anderen Seite ausgeht.Dies ermöglicht es der Turbine, ein größeres Wasservolumen im Vergleich zu Pelton zu verarbeitenPelton ist normalerweise für einen hohen Kopf, niedrigen Durchfluss, während Turgo etwas mehr Durchfluss verarbeiten kann.Der Winkel, unter dem der Strahl auf die Eimer trifft, muss für die Effizienz optimiert werden.

Außerdem müssten die verwendeten Materialien stark sein, um dem Hochgeschwindigkeitswasserstrahl standzuhalten.Die Düse könnte einen Speer haben, der sich ein- und ausbewegen kann, um die Jetgröße anzupassenDas Gehäuse muss keinen hohen Druck aushalten, da es sich um eine Impulsturbine handelt; das Wasser ist nach dem Verlassen der Düse bei atmosphärischem Druck.Aber es sollte robust sein, um die Komponenten zu schützen und das Wasser wegzuführen, nachdem es die Eimer verlassen hat.

Die Turgo-Turbinen werden in Wasserkraftwerken mit mittlerem Hubraum, typischerweise zwischen 50 und 250 Metern, eingesetzt.die sie für bestimmte Wasserkraftprojekte geeignet machtIhre Effizienz ist über eine Reihe von Strömungsbedingungen gut, was ein Plus ist.
