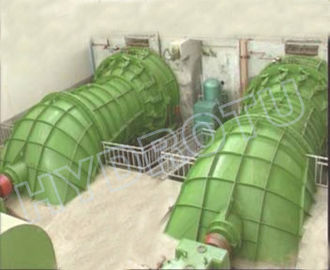

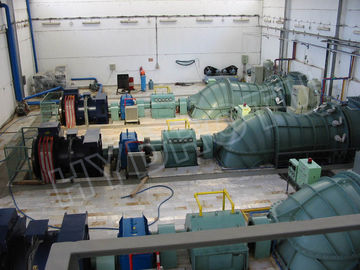

Turbine des Typs S für Hochleitungswasserkraftwerke für große Entladestationen

Hochleistungs-Wasserkraftanlage S-Typ-Wasserkraftanlage für 2 - 20 Meter

Spezifikationen:

Beschreibung:

Die S-Typ-Turbine eignet sich für Leitungen von 2 m bis 20 m und für große Wasserkraftwerke mit Entladung.

S-Typ Rohrturbine ist Erhältlich in Versionen von Horizontal Kaplan, auch S-Typ Horizontal Kaplan genannt.Es ist so ausgerichtet, daß der Wasserstrom im gesamten Durchgang von der Einfahrt zur Ausfahrt axial ist., so dass der Durchgang im Wesentlichen ein gerader Kanal ist.Die Turbinenwelle verlässt das Rohr, wo sie die Richtung ändert, und kann entweder mit einem Übertragungsgurt oder direkt an den Generator angeschlossen werden.Diese moderne Turbine zeichnet sich durch einen hohen Wirkungsgrad in einem breiten Strömungsbereich aus.

Die S-Typ-Turbine besteht ebenfalls aus festen und beweglichen Laufblättern.

Strukturelle Eigenschaften der Schachtverlängerungsrohrförmigen Turbinenanlage:

Layoutform: Normalerweise wird ein horizontaler oder geneigter Layout angenommen, wobei das horizontale Horizontaldesign am häufigsten ist.mit niedrigen Kosten und weniger technischen Investitionen, und eignet sich für kleine Wasserkraftwerke mit niedrigem Kopf.

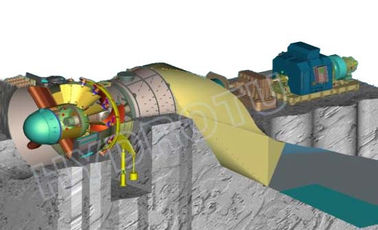

Strömungsdurchgangsstruktur: Der Strömungsdurchgang besteht aus Einlassrohr, Standring, konischem Wasserleitungsmechanismus, Laufkammer, Zugrohr und S-förmigem Zugellebogen und Hecklauf.Der Wasserstrom fließt parallel zur Turbinenwelle in die axiale Richtung zum LäuferEs kommt aus dem Einlassrohr und wird durch den Aufhaltring und den konischen Wasserleitungsmechanismus gleichmäßig in die Läuferkammer eingeführt.es wird durch den Zugrohr und den S-förmigen Zugelbogen entladenDer Wasserfluss ist glatt und der hydraulische Verlust gering.

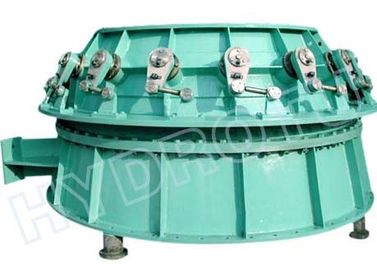

Wasserleitmechanismus: Der axiale konische Wasserleitmechanismus wird übernommen, wobei die Leitflügel in einem Winkel von 65° mit der Mittellinie der Einheit angeordnet sind.Dieses Design kann den Wasserfluss eine ideale Zirkulation bilden und in die Läuferkammer, was die Effizienz der Energieumwandlung der Turbine verbessert.
Runner und Hauptwelle: Der Runner ist ähnlich der Klingenform eines elektrischen Ventilators und hat zwei Formen: festes und einstellbares Tonfeld.Die Hauptwelle führt horizontal durch das Zugrohr und ist mit dem Generator außerhalb des Zugrohrs verbundenWenn die Drehzahl hoch ist, kann sie direkt an einen herkömmlichen Generator angeschlossen werden; wenn die Drehzahl niedrig ist, kann sie durch einen Drehzahlverstärker an den Generator angeschlossen werden.
Lager- und Ölversorgungssystem: Der Generator und die Turbinenlager teilen sich ein Ölversorgungssystem für die zentralisierte Ölversorgung.Der Ölbehälter der Lager ist im Hilfskraftwerk etwa 10 m hoch von der Mittellinie der Einheit angeordnet, und der Ölrücklaufbehälter und die Hydraulikstation sind im Turbinenloch angeordnet, um einen stabilen Betrieb der Anlage zu gewährleisten.
Geschwindigkeitsregelung: Der Regler ist an den Steuerring der Turbine angeschlossen.Operationen wie das Starten der Einheit, Anschluss an das Netz, Erhöhung oder Verringerung der Last und Stilllegung der Anlage werden realisiert, so daß sich die Turbine an unterschiedliche Betriebsbedingungen anpassen und einen hohen Wirkungsgrad aufrechterhalten kann.

Anwendungen:

1Wasserkopf: 2 m - 20 m

2. Kapazität: 0,1 MW -- 10 MW

3Durchmesser des Läufers: 0,4 m - 5 m

4Frequenz: 50/60 Hz

5Ausgangsart: 0,4 KV, 3,3 KV, 6,3 KV oder 10,5 KV Wechselstrom dreiphasig,

Wenn Sie sich für die Kaplan-Turbine interessieren, sollten Sie einige wichtige Parameter (wie Netthöhe, Durchflussentladung, Einheitsnummer, Frequenz, Spannung) kennen.

Wettbewerbsvorteil:

HYDROTU ist das komplette chinesische Unternehmen für die Lieferung, Beratung und Konstruktion von Wasserkraftanlagen.Wir stellen die hochwertige chinesische Wasserkraftanlage mit fortschrittlichen Technologien und integrierten Dienstleistungen zur Verfügung, um den globalen Wasserkraftmärkten gerecht zu werden..

Mit unserem Integrated Services Konzept bieten wir Ihnen maßgeschneiderte Unterstützung von der Projektplanung über die Umsetzung bis hin zur Inbetriebnahme und Wartung der Anlagen.Das Projekt des Kunden ist unser Projekt.Der Erfolg des Kunden ist unser Erfolg.

HYDROTU übernimmt die Dienstleistungen, die Lieferung kompletter Ausrüstung,die wirtschaftliche Lösung der globalen Wasserkraftprojekte und zielt darauf ab, der beste globale Anbieter von Wasserkraftanlagen sowie der beste integrierte Dienstleister auf den Wasserkraftmärkten zu sein.

Die charakteristischen strukturellen Vorteile der Rohrturbine des Typs s sind wie folgt:

1. Hohe Effizienz: Der Durchfluss der Schacht-Verlängerungsrohr-Turbinenanlage ist glatt und der Wasserstrom kann mit einem relativ geringen Verlust durch den Lauflauf fließen,die zur Verbesserung der Effizienz des Geräts beiträgt.
2. Gute Stabilität: Die Struktur der Schacht-Verlängerung-Rohrturbine ist relativ einfach und kompakt.der die Schwingungen und Geräusche der Einheit während des Betriebs reduziert und eine gute Stabilität aufweist.
3. Hohe Anpassungsfähigkeit: Diese Art von Einheit kann in verschiedenen Wasserleitungs- und Strömungsbedingungen weit verbreitet verwendet werden.Es kann nach den spezifischen Anforderungen des Projekts konzipiert und optimiert werden, um den Bedürfnissen verschiedener Stromerzeugungsprojekte gerecht zu werden.
4. Bequeme Installation und Wartung: Die Schachtverlängerungs-Rohrturbine hat eine relativ einfache Struktur, die für die Installation und Wartung praktisch ist.Die Komponenten sind leicht zugänglich, was die Schwierigkeit und die Kosten für Installation und Wartung verringern kann.
5. Niedrige Kosten: Aufgrund seiner einfachen Struktur und der relativ niedrigen Herstellungskosten hat die Schachtverlängerungsturbine einen gewissen wirtschaftlichen Vorteil bei Stromerzeugungsprojekten.die die Gesamtinvestitionskosten des Projekts senken können.
